我司可生產直徑Φ1~Φ5.5m的酸化窯，用于鋰電新材料對鋰精礦的酸化焙燒。酸化窯的支撐分為滾動和滑動兩種型式，傳動可采用直流或交流變頻調速，具有多種形式的密封以適應不同工況。公司可根據用戶的特殊要求設計各類非標窯。
用途：適用于鋰輝石、磷鋰鋁石等鋰精礦的酸化焙燒，加熱溫度200~350℃。
特點：可根據客戶需求設計各種不同結構的酸化窯，滿足客戶工況要求。
1、可根據客戶需求設計各種不同結構的酸化窯，滿足客戶工況要求。
2、為保證外加熱效率，夾套內設置特殊風道，保證熱風的熱效率和精準控溫，保障酸化物料的轉化率。
3、鋰精礦酸化窯采用大直徑小長徑比托輪軸承，提高可靠性，軸承為自動調心軸承。
4、彈簧片疊壓式柔性密封，雙層彈簧片密封增加隔熱層的設計，有助于提高鋰精礦酸化窯的可靠性和使用壽命。

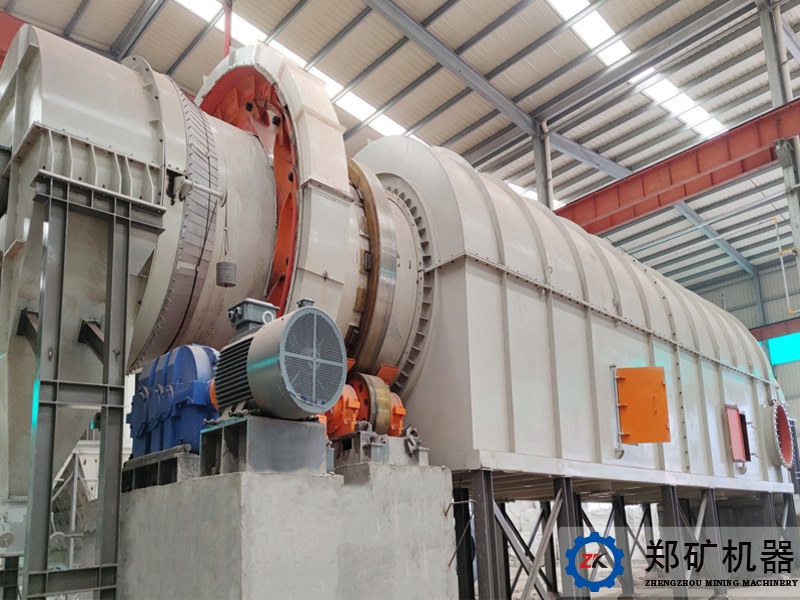

該窯由筒體，傳動裝置，托、擋輪支撐裝置，窯尾密封，外夾套，燃燒系統，熱風管道系統，窯頭罩等部分組成。窯筒體是受熱的回轉部件，采用優質碳素鋼板卷焊制成，筒體通過輪帶支撐在支撐裝置上，并在其中一擋或幾擋支撐裝置上設有機械或液壓擋輪，以控制筒體的軸向竄動；傳動裝置通過設在筒體中部的齒圈使筒體按工藝要求的轉速回轉；由于安裝和維修的需要，較大的窯設有使窯體以很低轉速回轉的輔助傳動裝置；為防止冷空氣進入和煙氣粉塵溢出筒體，在筒體的進料端和出料端設有可靠的窯尾和窯頭密封裝置。為保證外加熱效率，夾套內設置特殊風道，保證熱風的熱效率和精準控溫。筒體外壁和內壁設置專用的防粘壁裝置，保證物料的順暢性。
| 規格Model | 進料量Feed Quantity(t/h) | 轉速Revolving Speed(rpm) | 支座數Qty Of Support | 減速機型號Reducer Model | 電動機型號Motor Model | 功率 Model Power(kW) |
|---|---|---|---|---|---|---|
| φ0.8×10m | 0.2～0.5 | 0.26～2.6 | 2 | BWD4-43 | YVFE3-132S-4 | 5.5 |
| φ1.5×15m | 3～4 | 0.26～2.6 | 2 | ZSY315-71 | YVFE3-180L-4 | 22 |
| φ2.5×25m | 6～8 | 0.26～2.6 | 2 | 主：ZSY400-40 | 主：YVFE3-315S-6 | 75 |
| 輔：ZSY160-25 | 輔：YE3-132M-4 | 7.5 | ||||
| φ2.6×25m | 6～8 | 0.26～2.6 | 2 | 主：ZSY400-40 | 主：YVFE3-315S-6 | 75 |
| 輔：ZSY160-25 | 輔：YE3-132M-4 | 7.5 | ||||
| φ2.8×42m | 8～10 | 0.26～2.6 | 2 | 主：ZSY450-40 | 主：YVFE3-315L1-6 | 110 |
| 輔：ZSY160-25 | 輔：YE3-160M-4 | 11 | ||||
| φ3×30m | 11～12 | 0.26～2.6 | 2 | 主：ZSY450-40 | 主：YVFE3-315L1-6 | 110 |
| 輔：ZSY160-25 | 輔：YE3-160M-4 | 11 | ||||
| φ3.2×40m | 14～16 | 0.26～2.6 | 2 | 主：ZSY450-35.5 | 主：YVFE3-315L2-6 | 132 |
| 輔：ZSY160-25 | 輔：YE3-160M-4 | 11 | ||||
| φ3.5×35m | 16～18 | 0.26～2.6 | 2 | 主：ZSY450-35.5 | 主：YVFE3-315L2-6 | 160 |
| 輔：ZSY180-25 | 輔：YE3-180M-4 | 18.5 | ||||
| φ3.5×38m | 16～18 | 0.26～2.6 | 2 | 主：ZSY450-35.5 | 主：YVFE3-315L2-6 | 160 |
| 輔：ZSY180-25 | 輔：YE3-180M-4 | 18.5 | ||||
| φ3.5×50m | 16～18 | 0.26～2.6 | 2 | 主：ZSY500-35.5 | 主：YVFE3-355L1-6 | 220 |
| 輔：ZSY180-25 | 輔：YE3-180M-4 | 18.5 | ||||
| φ4×50m | 18～23 | 0.26～2.6 | 2 | 主：ZSY560-35.5 | 主：YVFE3-3552-6 | 315 |
| 輔：ZSY224-28 | 輔：YE3-200L-4 | 30 | ||||
| φ4×60m | 18～23 | 0.26～2.6 | 2 | 主：ZSY560-35.5 | 主：YVFE3-3552-6 | 315 |
| 輔：ZSY224-28 | 輔：YE3-200L-4 | 30 | ||||
| φ4.3×58m | 23～28 | 0.26～2.6 | 2 | 主：ZSY630-40 | 主：YVFE3-4001-6 | 400 |
| 輔：ZSY224-28 | 輔：YE3-200L-4 | 30 | ||||
| φ4.5×60m | 25～30 | 0.26～2.6 | 2 | 主：ZSY710-40 | 主：YVFE3-4002-6 | 450 |
| 輔：ZSY280-28 | 輔：YE3-225M-4 | 45 | ||||
| φ4.6×60m | 27～33 | 0.26～2.6 | 2 | 主：ZSY710-40 | 主：YVFE3-4002-6 | 450 |
| 輔：ZSY280-28 | 輔：YE3-225M-4 | 45 | ||||
| φ5.0×50m | 33～35 | 0.26～2.6 | 2 | 主：ZSY710-40 | 主：YVFE3-4002-6 | 450 |
| 輔：ZSY280-28 | 輔：YE3-225M-4 | 45 | ||||
| φ5.4×56m | 40～45 | 0.26～2.6 | 2 | 主：MH3S230HB40 | 主：YVFE3-4501-6 | 560 |
| 輔：ZSY280-28 | 輔：YE3-225M-4 | 45 |
