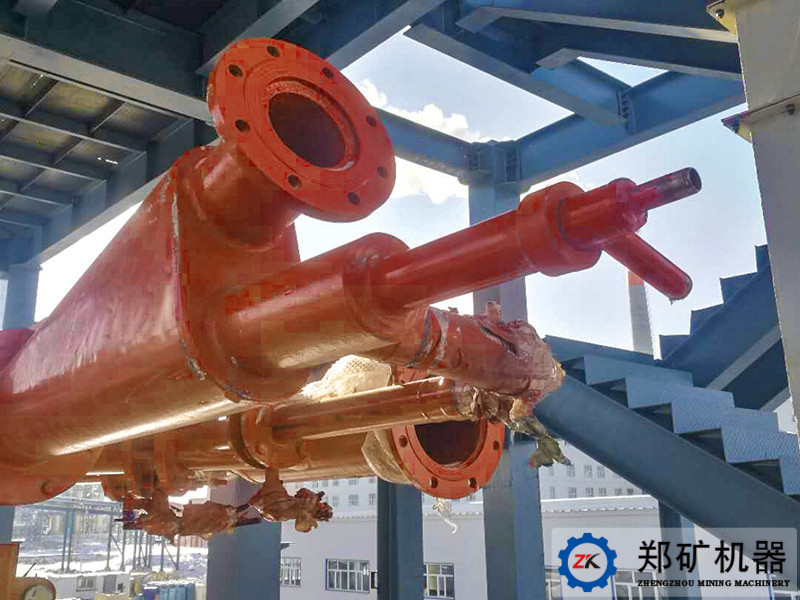

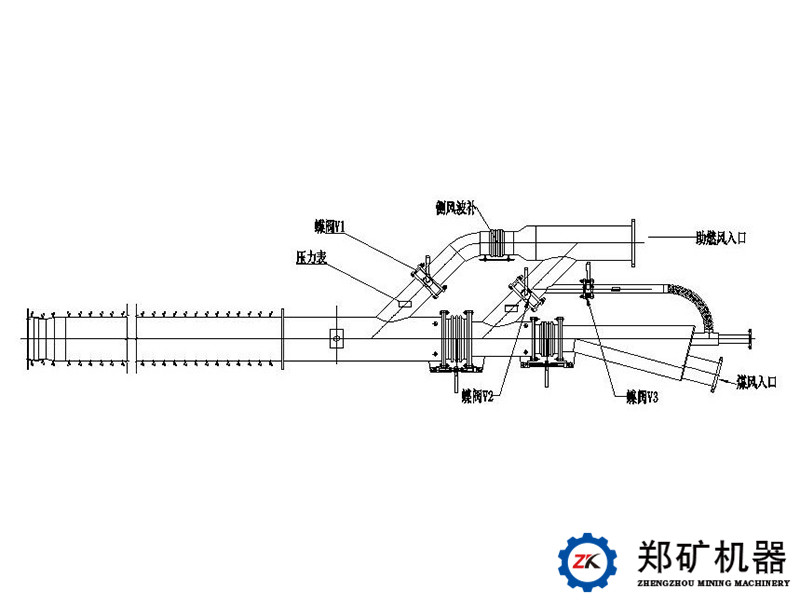

一、四通道煤粉燃燒器外形結構及各部件名稱
燃燒器主要由管路、噴嘴、金屬波紋補償器、蝶閥、壓力測量儀表和保護層等構成。
管路：由外到內分別為軸流風通道、旋流風通道、燃料通道、中心風通道。
噴嘴：由特殊材料加工，軸流風、旋流風的出口截面積可調，從而調節各道風的噴出速度，整套噴嘴是保證火焰形狀的關鍵部件。
金屬波紋補償器：是聯接軸（旋）流風內外管路、密封和調節火焰形狀的主要部件，側風管金屬補償器起輔助調節。
蝶閥：用于調節風量。
壓力表：直接顯示燃燒器管道內風壓。
保護層：即耐火澆注層。

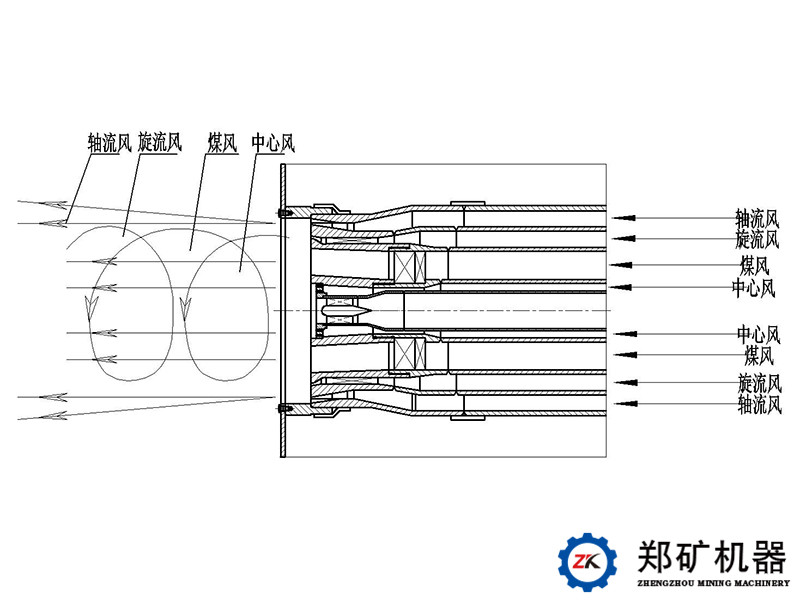

二、頭部結構及工作原理
燃料從燃料通道按一定的擴散角向外噴出，由外鄰的助燃風傳給相當高的動量和動量矩，旋流風與噴出的燃料混合以高速度螺旋前進，與高速射出的軸流風束相遇。軸流風束的插入進一步增強了燃料與風的混合（包括周圍的二次風），并可調節火焰的發散程度，能按需要調節火焰的長短、粗細，達到需要的火焰形狀。中心風的作用是促使中心部分的少量燃料及CO燃燒，使燃燒更為充分，并起穩流的作用。由于這種燃燒機理和旋流風、軸流風具有的高速度，燃燒是非常迅速和完全的。
偏移量對照表
回轉窯直徑 | 軌道中心與回轉窯中心偏移量 |
窯直徑小于3m | X=50～100mm |
窯直徑3～3.5m | X=100～150mm |
窯直徑3.5～4m | X=150～200mm |
窯直徑4～4.5m | X=200～300mm |
窯直徑大于4～5m | X=300～350mm |
注：X代表燃燒器在窯口的坐標位置，偏移方向?yàn)楦G內物料堆積方。 偏移數值僅供參考，具體數據以設計院數據為準。 | |
燃燒器操作說明
1、啟動前準備
1.1在啟動之前，必須閱讀和了解所有設備的安裝文件，包括以下內容：
·了解各相關設備運行條件（類型、流量、壓力、液體溫度等）以及現場情況。
·確認設備的各部分安裝狀況良好。
·檢查聯接部位（密封的類型，聯軸器的配合，焊接種類條件等）。
·手盤動電機和泵，檢查其轉動是否靈活。通電檢查電動機的旋向是否正確，否則，重新接線。
·檢查壓力表是否安裝完好。
·檢查并測試儀表及控制裝置的外部連線是否安全。
1.2燃料點火裝置在啟動之前檢查以下項目：
·管路連接是否正確。
·所有的閥門轉動是否靈活。
·各管路是否清理干凈，保證無雜物堵塞管道，否則會導致點火失敗。
1.3燃燒器在啟動前應做以下工作：
·所有管道連接是否完畢。
·所有壓力計安裝是否完畢。
·檢查燃燒器頭部位置是否處于“0”位。
·檢查燃燒器在窯內的位置。
2、安全事項
2.1爆炸或爆燃的原因是在一定的空間下，易燃物和空氣混合的不斷積累，達到一定濃度后遇高溫燃燒，急劇燃燒產生的廢氣不能被及時排走造成。因此，為了安全起見，安裝和點火前應將系統的操作控制在不產生這種混合燃燒物的條件下進行。
2.2在下列情況下安裝是危險的：
·燃料燃燒不充分；
·突然熄火，未燃燒的燃料連續不斷的進入窯中；
·由于清理不徹底，管路有堵塞，點火未成功；
2.3下列安全的連鎖關系應嚴格遵守：
·操作出現異常現象時，所有的閥門應關閉，且在故障沒排除之前，不允許打開。
·突然斷電，所有的閥門應立即關閉，同時關閉燃料源。
2.4燃燒設備安全
在高溫情況下，為防止燃燒器頭部和熱段變形及彎曲影響下次使用必須保持助燃風機的開啟使軸流風管路中有空氣流動以保整燃燒器冷卻，與燃燒空氣理論需要量相比，所需要的空氣量為一次空氣的1 . 5 % ( 冷卻空氣風機*小配置)。
如果軸流風管道內風量不夠，將損壞燃燒器端部的強度，并損壞外套管。
切記：在任何使用情況下管路和燃燒器上各表的使用壓力不得超過風機的額定壓力要求，以免損壞風機。
